Fullrange oder Satellitenbox
mit 18Sound 15ND930 und ND2060 mit Limmer-Horn 033 bestückt.


Bestückt mit dem 15ND930 und dem 2"-Treiber ND2060, die als Antrieb ein Neodymmagnetsystem besitzt, wiegt die Box lediglich 28,5kg. (unlackiert, ohne Flansche)

Die Box hat ein Nettovolumen von 74 Litern - abzüglich der Volumen von Reflexkanälen und Chassis bleiben noch ca. 62l.

Die Tunnel wurden in allen vier Ecken der Lautsprecherfront angeordnet, um die Front möglichst kompakt zu halten. Außerdem werden die Gehäusewände durch diese Art der Tunnelaufbaus versteift.

Seit April 2004 ist auch die 4 Ohm Variante des 15ND930 verfügbar. Bei Verwendung dieses Chassis wird die Verstärkerleistung effizienter genutzt. Was natürlich auch wieder Geld spart, da man kleinere Endstufen verwenden kann.

Bei Satellitenbetrieb kann die Trennung auf etwa 70-80Hz gelegt werden. Die Subwoofer sind dank der tiefen Trennung daher nicht mehr ortbar. Höhere Trennungen sind natürlich auch möglich. Equalizer oder sonstige Klangregelungen sind, wenn überhaupt bis auf die Anpassungen an den jeweiligen Raum, nicht notwendig. Stimmen werden natürlich und warm wiedergegeben.

Technische Daten
Belastbarkeit min.700W
Impedanz 8 oder 4 Ohm
Frequenzumfang 50-18.000Hz
Abstrahlverhalten H60° x V40°
Trennung 1100Hz
Abmessungen H710xB456(274)xT390
Gewicht 28,5 (unlackiert, 18mm)

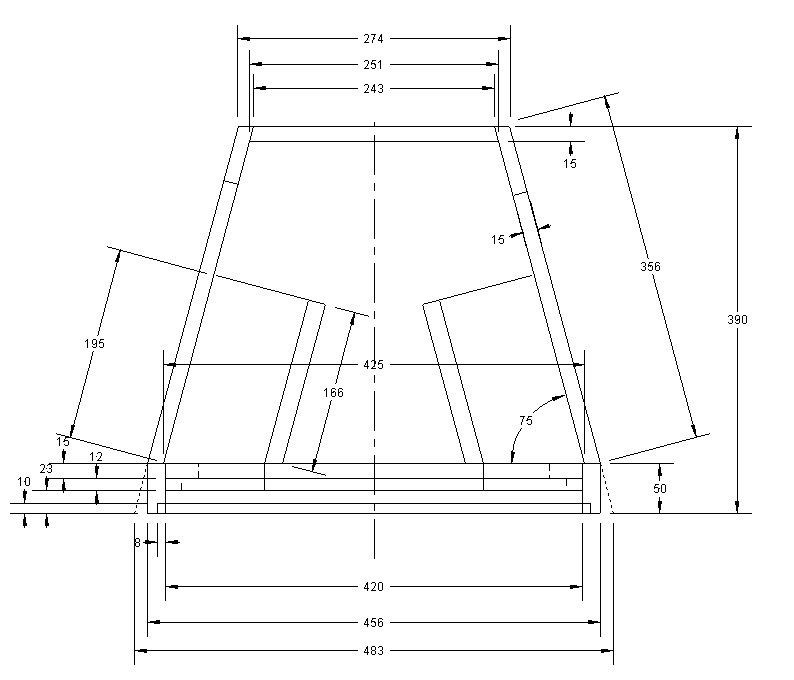

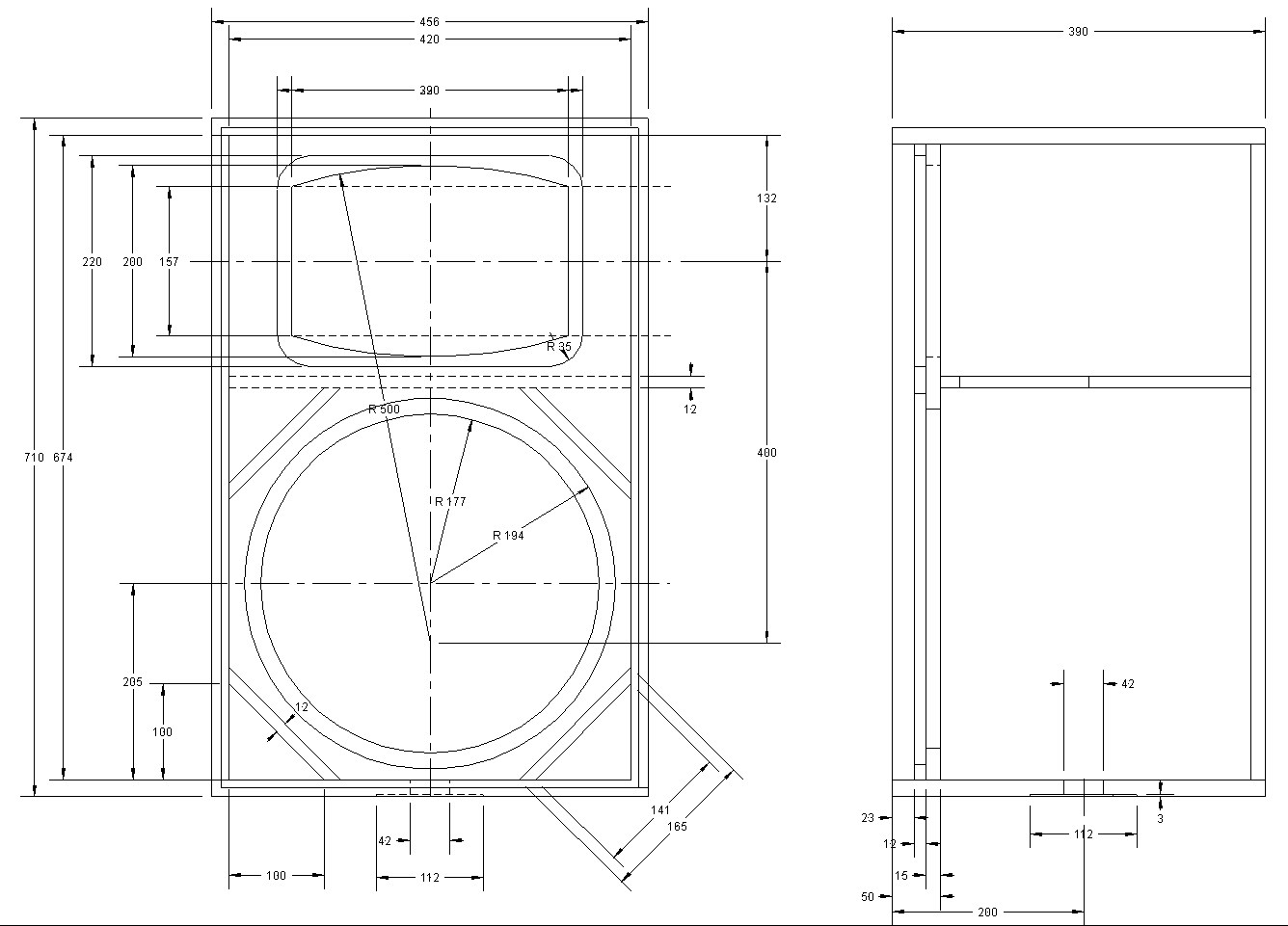

Plan als PDF-Datei: 15mm: Neo15, 18mm: Neo15-18

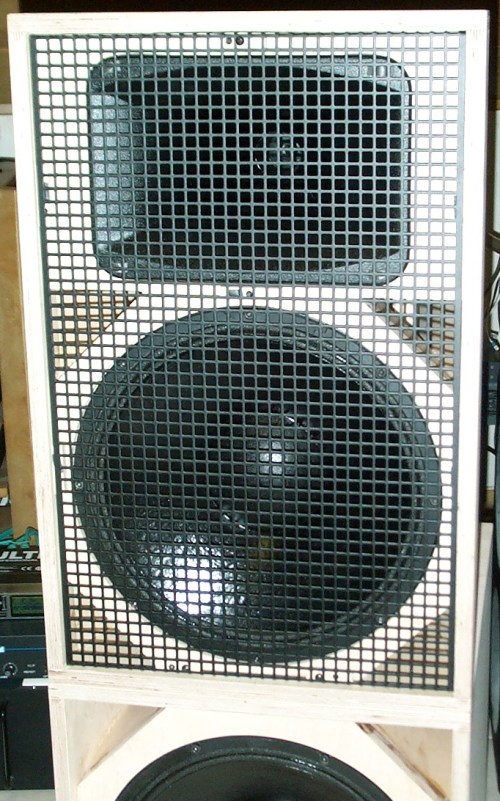

Bild der Prototypenbox: Bild1  Bild 2

Messungen der Box in der 4 Ohm Ausführung:
Frequenzgang ab 400Hz

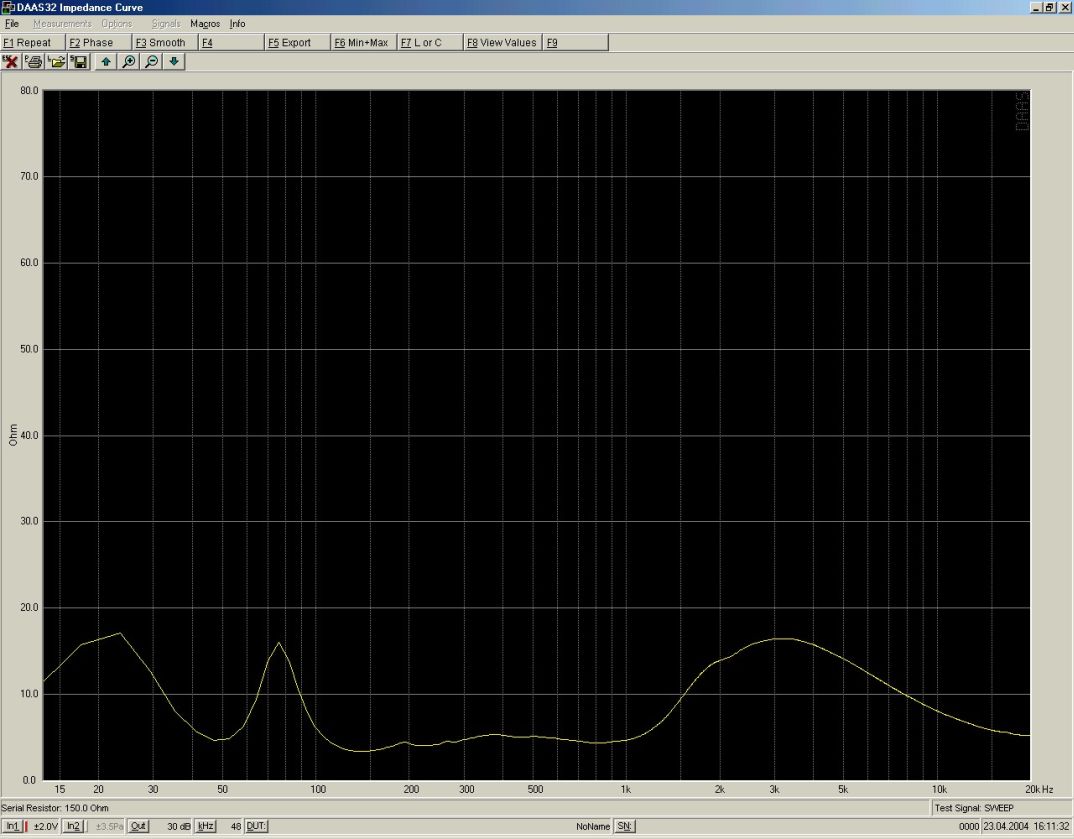

Impendanzverlauf
Wasserfall
Spannungsverlauf am TT
Spannungsverlauf am HT

Kaufen: >> Shop Bausätze - DA. Suchen nach: DA-NEO-FR15

(zum Vergrößern Bild anklicken)



Materialliste:

Multiplex 18mm:
Boden/Deckel: 490 x 390
   bzw. 880x390 für 2 / 1659x390 für 4
Seiten1: 664 x 50

Multiplex 15mm:
Seiten2: 664 x 356
Front1: 664 x 420
Rück: 664 x 251

Multiplex 12mm:
Front2: 664 x 420
Innenteiler: 425 x 324
Kanäle: 171 x 197
